Crides a sistema

Unitat 2 · Sistemes Operatius (SO)

Jordi Mateo Fornés

Que són les crides a sistema?

Les crides a sistema són interfícies que permeten a un programa en mode usuari sol·licitar serveis al nucli del sistema operatiu de manera segura i controlada.

Sistema operatiu Nº aproximat de syscalls Notes
Linux x86_64 ~300 Variació segons kernel
FreeBSD ~500 Inclou syscalls BSD històrics
Windows NT ~2000 Crides natives Nt*; moltes encapsulades en DLL

Normalment s’accedeix a les syscalls a través de llibreries de sistema, que encapsulen i abstrauen les crides:

  • Unix/Linux: libc (stdio.h, stdlib.h, sys/types.h, sys/shm.h, …)
  • Windows: API de Windows (kernel32.dll, ntdll.dll, …)

Principals crides a sistema? (I)

Categoria Windows (API / Syscall) Unix/Linux (Syscall) Descripció
Control de processos CreateProcess() / NtCreateProcess fork() / clone() fork() crea un procés fill; Windows encapsula la syscall amb CreateProcess.
ExitProcess() / NtTerminateProcess exit() Tanca el procés.
WaitForSingleObject() / NtWaitForSingleObject wait() / waitpid() Sincronització de processos.

Principals crides a sistema? (II)

Categoria Windows (API / Syscall) Unix/Linux (Syscall) Descripció
Informació i temporització GetCurrentProcessId() / NtQueryInformationProcess getpid() Retorna PID.
SetTimer() / NtSetTimer alarm() / nanosleep() Temporització i delays.
Sleep() / NtDelayExecution sleep() / nanosleep() Pausa el procés; variants més precises disponibles.
Comunicació entre processos (IPC) CreatePipe() / NtCreateNamedPipeFile pipe() Pipes anònims; Windows també té Named Pipes, mailslots, shared memory.

Principals crides a sistema?

Categoria Windows (API / Syscall) Unix/Linux (Syscall) Descripció
Protecció i permisos SetFileSecurity() / NtSetSecurityObject chmod(), chown() Windows usa ACLs complexes; Unix usa permisos Unix tradicionals.
Manipulació de fitxers CreateFile() / NtCreateFile open() Obre un fitxer.
ReadFile() / NtReadFile read() Llegeix dades.
WriteFile() / NtWriteFile write() Escriu dades.
CloseHandle() / NtClose close() Tanca descriptor o handle.

Exemple amb la llibreria (stdio.h)

Protecció de la CPU

  • La CPU permet múltiples nivells de seguretat, anomenats rings (o anells).
  • Cada ring (començant pel ring 0) restringeix l’accés a certes instruccions.
  • El kernel utilitza el ring 0 (anell de fes el que vulguis) com a Kernel Space i el ring 3 (l’anell on tens més limitacions) com a UserSpace (on s’executen els teus programes).

Degut a l’accés restringit a la memòria i als ports d’E/S en el Ring 3, l’espai d’usuari no pot fer gairebé res per al món exterior sense cridar al kernel. No pot obrir fitxers, enviar paquets de xarxa, imprimir a la pantalla o assignar memòria.

Què és una crida al sistema? (II)

  1. Els programes en mode usuari necessiten accedir a recursos gestionats pel kernel (fitxers, dispositius, memòria, etc.).
  2. El kernel s’executa en mode privilegiat (anell 0) amb accés complet al maquinari.
  3. Els programes en mode usuari s’executen en mode restringit (anell 3) amb accés limitat.
  4. Les crides al sistema són la interfície que permet als programes en mode usuari sol·licitar serveis al kernel de manera segura.
  5. No tenim cap instrucció que permeti canviar directament del mode usuari al mode kernel.

Com pot un procés en mode usuari notificar al kernel que necessita fer alguna cosa? Si no tenim cap instrucció que ho permeti?

Com funciona el procesador?

El processador executa instruccions seguint el cicle:

How Do CPUs Run Programs Using the Fetch, Decode, Execute Cycle?
Fetch → Decode → Execute → Memory → Writeback.

Pot processar múltiples instruccions en paral·lel gràcies a pipelining i execució fora d’ordre.

  • El codi usuari no pot accedir directament a dispositius o memòria reservada.
  • Els dispositius envien interrupcions per indicar esdeveniments (ex.: teclat, disc, xarxa).
  • El kernel intercepta aquestes interrupcions i pot invocar handlers, que poden traduir-se en crides a sistema per als processos usuari.

Què és una interrupció?

Les interrupcions són senyals asíncrons enviats al processador per indicar esdeveniments que requereixen atenció immediata. Poden ser de hardware (teclat, disc, temporitzador) o de software (excepcions, traps, syscalls).

Gestió d’una interrupció

  1. Guardar el context del procés actual (registres, PC, flags).
  2. Canviar a mode kernel.
  3. Determinar la causa de la interrupció (vector d’interrupcions).
  4. Saltar a la Interrupt Service Routine (RTI/ISR).
  5. Executar ISR per atendre l’esdeveniment.
  6. 6.Restaurar el context del procés.
  7. Tornar a mode usuari.

Les interrupcions són prioritàries i poden executar-se sobre processos en execució per garantir resposta immediata.

Què és la taula d’interrupcions?

  • Quan el processador rep una interrupció, ha de saber a quin codi saltar per atendre-la.
  • La Interrupt Descriptor Table (IDT) és una estructura del kernel que indica al CPU la adreça de cada ISR.
  • Sense configurar la IDT, el CPU no sabria quin codi executar en rebre una interrupció.

Qui configura la IDT?

  • El kernel, a l’inici, inicialitza la IDT i apunta cada entrada a la seva ISR corresponent.
  • El kernel també gestiona les actualitzacions de la IDT en temps d’execució, si és necessari.

La IDT es pot veure directament al codi font del kernel Linux: IDT i on s’inicialitza: IDT init.

Excepcions

Les excepcions són esdeveniments generats pel CPU quan una instrucció provoca una condició anormal. El sistema operatiu pot tractar l’excepció; si no pot, envia un senyal al procés, que pot usar el gestor per defecte o un gestor específic.

Tipus Quan s’informa Exemple Descripció
Fault Abans de l’execució Page fault Normalment es pot corregir; instrucció reintenta després del tractament.
Trap Després de l’execució Breakpoint, syscall Condició detectada després; sovint informativa o de depuració.
Abort Irrecuperable Paritat de memòria, kernel panic No es pot continuar; sovint provoca terminació del procés o panic del kernel.

Exemples d’excepcions

Name Type Descripció curta
Divide-by-zero Fault Instrucció divideix per zero
Debug Trap Depuració; després de la instrucció
Non-maskable Interrupt Interrupt Interrupció crítica de hardware
Breakpoint Trap Trap de depuració per breakpoint
Overflow Trap L’operació aritmètica sobrepassa capacitat del registre
Bound Range Exceeded Fault Index fora de rang en instrucció BOUND
Double Fault Abort Error crític del CPU durant gestió d’una altra excepció
Page Fault Fault Accés a pàgina no resident en memòria

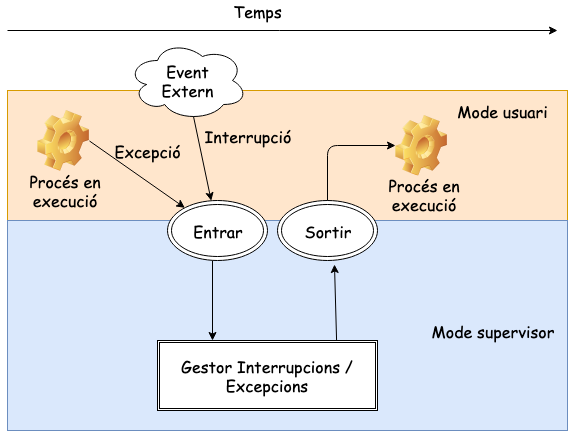

Excepcions

Com accedim al Kernel

Un trap és una interrupció de software generada deliberadament pel procés usuari per sol·licitar un servei del kernel. La majoria de syscalls s’implementen com traps, que canvien a mode kernel i executen la funció corresponent.

read(fd, buffer, nbytes)

Espai d’usuari

  1. Programa C:
    • Posa fd, buffer, nbytes als registres(RDI,RSI,RDX).
    • Crida a read().
  2. Llibreria de sistema:
    • Posa el codi de read a RAX.
    • Executa syscall (TRAP a mode kernel).

Transició a mode kernel

read(fd, buffer, nbytes)

  • CPU canvia a mode supervisor i salta a la rutina del kernel indicada a la IDT.

Espai del kernel

  • Validació de descriptors i permisos.
  • Localitza rutina de tractament de read a la taula de syscall.
  • Executa la rutina:
    • Llegeix dades del dispositiu d’E/S.
    • Copia dades al buffer d’usuari (copy_to_user).
    • Retorna resultat (nombre de bytes llegits o -1).

read(fd, buffer, nbytes)

Transició a mode usuari

  • CPU restaura context del procés i retorna al programa.

Espai d’usuari

  • Llibreria de sistema: Retorna el resultat de la crida a read() al Programa C.
  • Programa: Continua l’execució utilitzant les dades llegides. O bé, tracta l’error si n’hi ha (errno)

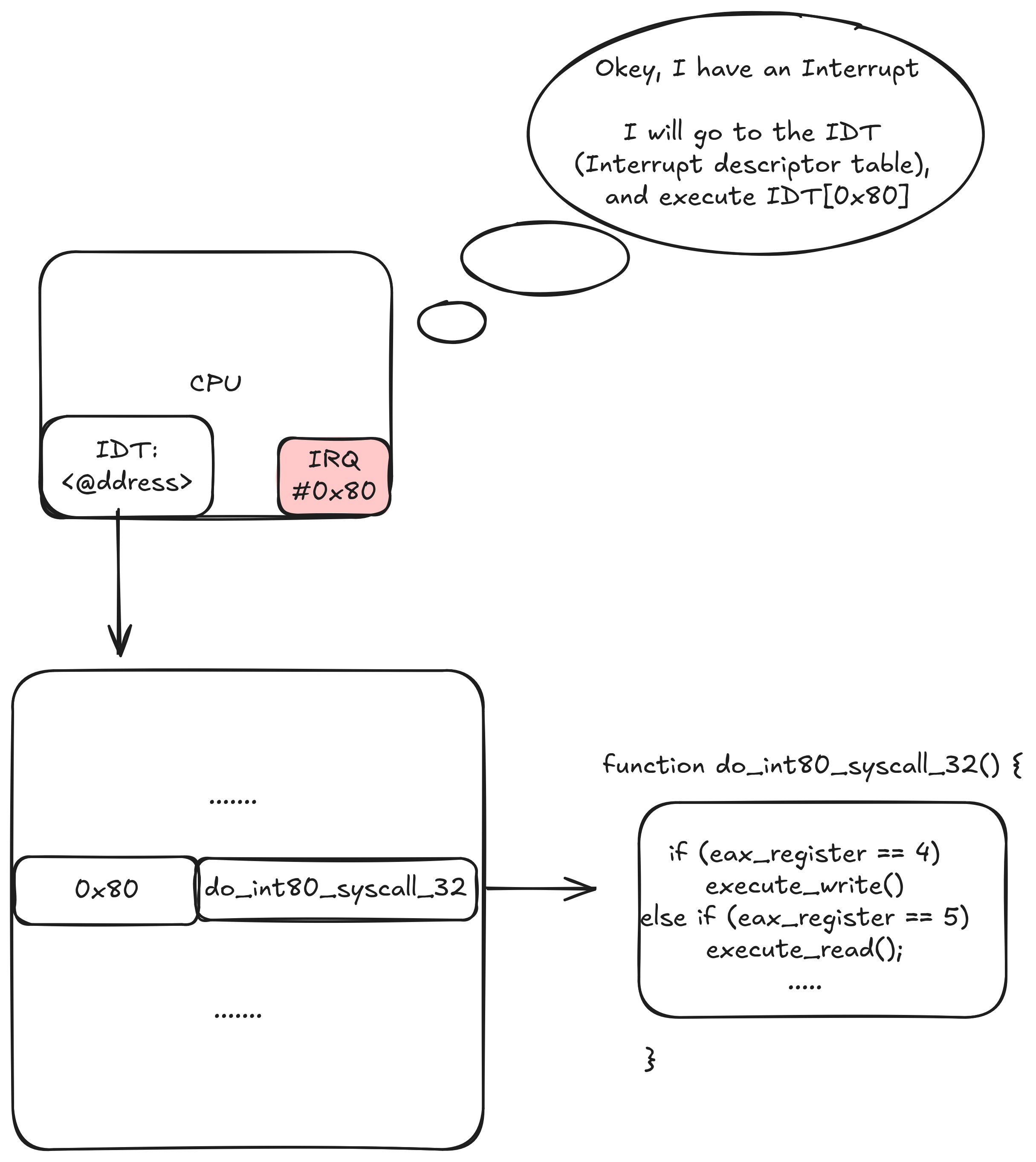

Resum amb open()

# Executem a user space
mov edx,4       ; message length
mov ecx,msg     ; message to write
mov ebx,1       ; file descriptor (stdout)
mov eax,4       ; system call number (sys_write)
int 0x80        ; interrupt! Number 128 (0x80 in hex);

Setup de les crides a sistema (x86)

  • Les syscalls estan identificades per números únics (syscall numbers).
  • Arguments màxims: 6 registres, depenent de l’arquitectura.
  • Valor de retorn: en el registre principal (EAX/RAX).
Arquitectura Registre syscall number Arguments (1..6) Retorn
x86 32-bit EAX EBX, ECX, EDX, ESI, EDI, EBP EAX
x86 64-bit RAX RDI, RSI, RDX, R10, R8, R9 RAX
  1. Programa usuari escriu arguments als registres corresponents.
  2. Executa instrucció int $0x80 (32-bit) o syscall (64-bit) → trap al kernel.
  3. Kernel llegeix registre syscall number, localitza la rutina a la syscall table, executa i retorna resultat en EAX/RAX.

Linux Syscall Dispatcher (I)

__visible noinstr bool do_syscall_64(struct pt_regs *regs, int nr)
{
    nr = syscall_enter_from_user_mode(regs, nr);
    if (!do_syscall_x64(regs, nr) && !do_syscall_x32(regs, nr) && nr != -1) {
        regs->ax = __x64_sys_ni_syscall(regs);
    }
    syscall_exit_to_user_mode(regs);
    return true;
}
  • syscall_enter_from_user_mode(regs, nr)
    • Canvia a mode kernel.
    • Realitza validacions de seguretat i prepara els registres (RAX, RDI, RSI, etc.).
  • do_syscall_x64 / do_syscall_x32
    • Invoca la rutina correcta de la syscall table segons arquitectura.
  • syscall_exit_to_user_mode(regs)
    • Prepara els registres per tornar a mode usuari.

syscall_64.c

Linux Syscall Dispatcher (II)

static __always_inline bool do_syscall_x64(struct pt_regs *regs, int nr)
{
    unsigned int unr = nr;
    if (likely(unr < NR_syscalls)) {
        unr = array_index_nospec(unr, NR_syscalls);
        regs->ax = x64_sys_call(regs, unr);
        return true;
    }
    return false;
}
  • NR_syscalls: nombre total de syscalls suportades.
  • array_index_nospec: prevenció d’atacs de canal lateral al indexar la taula de syscalls.
  • x64_sys_call(regs, unr): crida la funció de syscall corresponent.
  • Retorna true si la syscall és vàlida i s’ha executat, false en cas contrari.

x64_syscall.c

Punters i seguretat (I)

Tots els punters que provenen de l’usuari han de ser validads abans de ser utilitzats pel kernel.

Tipus de punter Conseqüència / tractament
Punter a kernel space des d’usuari Corrupció de dades del kernel → bug crític.
Punter invàlid a user space Page fault; el kernel gestiona l’error.
Punter invàlid dins del kernel Bug del kernel; pot provocar panic.

Punters i seguretat (II)

  • Funcions com __chk_user_ptr(ptr) comproven si el punter apunta a espai usuari vàlid.
  • Si es fa servir un punter invàlid, la MMU genera un page fault que el kernel pot gestionar.
  • Taula d’excepcions: el kernel registra quines instruccions poden accedir a l’espai usuari.
  • Permet diferenciar faults legítims de punters invàlids o errors del kernel.
  • __get_user() i __put_user() són funcions que permeten llegir i escriure dades a l’espai d’usuari de manera segura.
  • __copy_to_user() i __copy_from_user() són funcions que permeten copiar dades entre l’espai d’usuari i el kernel de manera segura.

Accés a dades d’usuari

#define get_user(x, ptr)
({
    const void __user *__p = (ptr);
    might_fault();
    access_ok(__p, sizeof(*ptr)) ?
        __get_user((x), (__typeof__(*(ptr)) __user *)__p) :
        ((x) = (__typeof__(*(ptr)))0,-EFAULT);
})
  1. __chk_user_ptr(ptr): Valida que ptr apunta a espai usuari vàlid abans d’accedir-hi.
  2. might_fault(): Marca que el codi següent pot generar un page fault.
  3. access_ok(__p, sizeof(*ptr)): Comprova que l’àrea de memòria és accessible.
  4. __get_user((x), (__typeof__(*(ptr)) __user *)__p): Llegeix el valor de l’adreça d’usuari i el guarda a x.
  5. Si l’accés no és vàlid, assigna 0 a x i retorna -EFAULT.

Protegeix el kernel de punters maliciosos o invàlids. Pots veure més a get_user.

Virtual Dynamic Shared Object (VDSO)

Àrea especial de memòria mapejada a l’espai usuari amb codi generat pel kernel per executar certes funcions de sistema de manera més ràpida.

Objectiu

Evitar la transició completa a mode kernel, reduint latència i cost de syscalls repetitives.

Exemples

  • gettimeofday()
  • time()
  • getpid()
  • Algunes dades dinàmiques es troben en una regió de memòria RW dins del VDSO.
  • La funció accedeix directament a aquestes dades sense fer una syscall completa.
  • Si és necessari, el kernel actualitza aquestes dades de forma transparent.

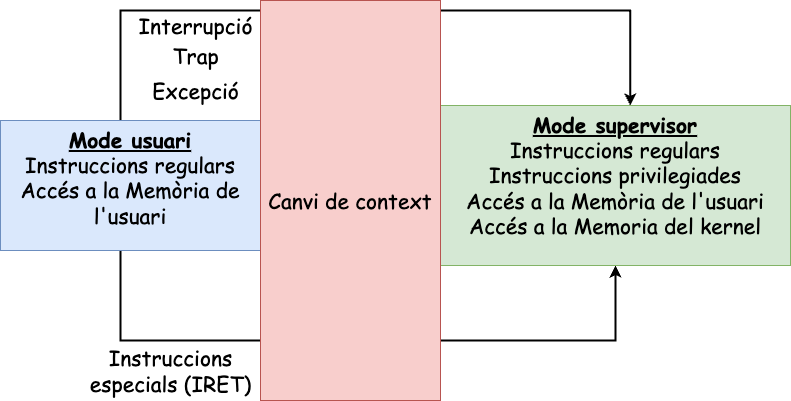

Resum de la dualitat

Com funciona la dualitat?

Canvi de context (I)

Canvi de context (II)

Característiques de la dualitat

  • Tot el codi del nucli s’executa amb tots els privilegis.
  • Permet accés complet a instruccions privilegiades i dispositius.
  • El sistema operatiu limita el temps i el codi executat en mode supervisor per reduir riscos i latència.
  • Per accedir a serveis del nucli (syscalls, traps) cal un canvi de context:
    • Des del mode usuari → mode kernel → execució → retorn.
  • Mecanisme controlat per accedir a rutines del kernel sense comprometre seguretat.
  • Accions potencialment insegures (accés a taules de pàgines, E/S, control del CPU) prohibit en mode usuari.
  • El kernel evita que processos accedeixin fora de la seva regió assignada.
  • Transforma adreces lògiques (abstractes) en físiques de forma segura.
  • Interrupcions periòdiques i control del temporitzador
  • El kernel pot interrompre processos usuari en qualsevol moment.

Exemples d’instruccions privilegiades

  • Assignació d’adreces de memòria.
  • Esborreu o invalideu la memòria cau de dades.
  • Invalideu les entrades a les taules de pàgines.
  • Carregueu i llegiu els registres del sistema.
  • Canvieu els modes de processador del nucli a l’usuari.
  • Canvieu el voltatge i la freqüència del processador.
  • Parar un processador.
  • Restableix un processador.
  • Fer operacions d’E/S.

Conclusió

  • La CPU executa instruccions de manera lineal, una darrere l’altra.
  • Per interactuar amb el món, depèn de les interrupcions.
  • La CPU té diferents nivells de privilegi, anomenats rings, que ajuden el sistema operatiu a aplicar la seguretat i el control.
  • Els nostres programes normalment s’executen en l’anell menys privilegiat (mode usuari), cosa que significa que no podem executar directament certes instruccions.
  • Ens comuniquem amb el nucli a través de crides al sistema (syscalls), que són essencialment un tipus d’interrupció.
  • El nucli també configura interrupcions pel seu compte per gestionar els processos (com pausar-ne un, canviar a un altre o gestionar diversos esdeveniments del sistema). Podeu ampliar aquí

Exercicis proposats

Això és tot per avui

TAKE HOME MESSAGE

  • Les crides a sistema (syscalls) són la porta perquè els processos d’usuari accedeixin a serveis del kernel.
  • El dispatcher de Linux (do_syscall_64) gestiona syscalls, identifica el número, valida arguments i crida la rutina corresponent.
  • Excepcions i interrupcions: són l´únic mecanisme perquè els processos d’usuari accedeixin al kernel.
  • Flux: Usuari → Trap/syscall → Dispatcher → Rutina → Kernel → Retorn → Usuari.
