Laboratori 6: Punters, Stack i Heap en C

Objectius

  • Com es guarden les dades a la stack i a la heap.
  • La diferència entre una matriu estàtica i una matriu dinàmica.
  • El paper dels punters en l’assignació de memòria.
  • Com explorar la memòria amb GDB.

Codi base per al laboratori

Utilitzarem el següent codi base per al laboratori. Aquest codi crea una matriu estàtica i una dinàmica, i imprimeix els valors i les adreces de memòria corresponents.

#include <stdio.h>
#include <stdlib.h>

int main() {
    // Matriu ESTÀTICA: a la pila (stack)
    int m[2][3] = { {1, 2, 3}, {4, 5, 6} };

    printf("Matriu ESTÀTICA (m):\n");
    for (int i = 0; i < 2; i++) {
        for (int j = 0; j < 3; j++) {
            printf("m[%d][%d] = %d (adreça: %p)\n",
                   i, j, m[i][j], &m[i][j]);
        }
    }

    // Matriu DINÀMICA: a la memòria heap
    int **matrix = malloc(2 * sizeof(int *));  // espai per 2 files

    for (int i = 0; i < 2; i++) {
        matrix[i] = malloc(3 * sizeof(int));  // espai per 3 enters
    }

    // Copiem els valors de la matriu estàtica
    for (int i = 0; i < 2; i++) {
        for (int j = 0; j < 3; j++) {
            matrix[i][j] = m[i][j];
        }
    }

    printf("\nMatriu DINÀMICA (matrix):\n");
    for (int i = 0; i < 2; i++) {
        for (int j = 0; j < 3; j++) {
            printf("matrix[%d][%d] = %d (adreça: %p)\n",
                   i, j, matrix[i][j], &matrix[i][j]);
        }
    }

    // Alliberem la memòria del heap
    for (int i = 0; i < 2; i++) {
        free(matrix[i]);
    }
    free(matrix);

    return 0;
}

Si compileu i executeu aquest codi, veureu que les adreces de la matriu estàtica m estan a la pila (stack), mentre que les adreces de la matriu dinàmica matrix estan a la memòria heap:

gcc -g lab01.c -o lab01
./lab01
Matriu ESTÀTICA (m):
m[0][0] = 1 (adreça: 0xffffde4ce200)
m[0][1] = 2 (adreça: 0xffffde4ce204)
m[0][2] = 3 (adreça: 0xffffde4ce208)
m[1][0] = 4 (adreça: 0xffffde4ce20c)
m[1][1] = 5 (adreça: 0xffffde4ce210)
m[1][2] = 6 (adreça: 0xffffde4ce214)

Matriu DINÀMICA (matrix):
matrix[0][0] = 1 (adreça: 0xaaaae56f96d0)
matrix[0][1] = 2 (adreça: 0xaaaae56f96d4)
matrix[0][2] = 3 (adreça: 0xaaaae56f96d8)
matrix[1][0] = 4 (adreça: 0xaaaae56f96f0)
matrix[1][1] = 5 (adreça: 0xaaaae56f96f4)
matrix[1][2] = 6 (adreça: 0xaaaae56f96f8)

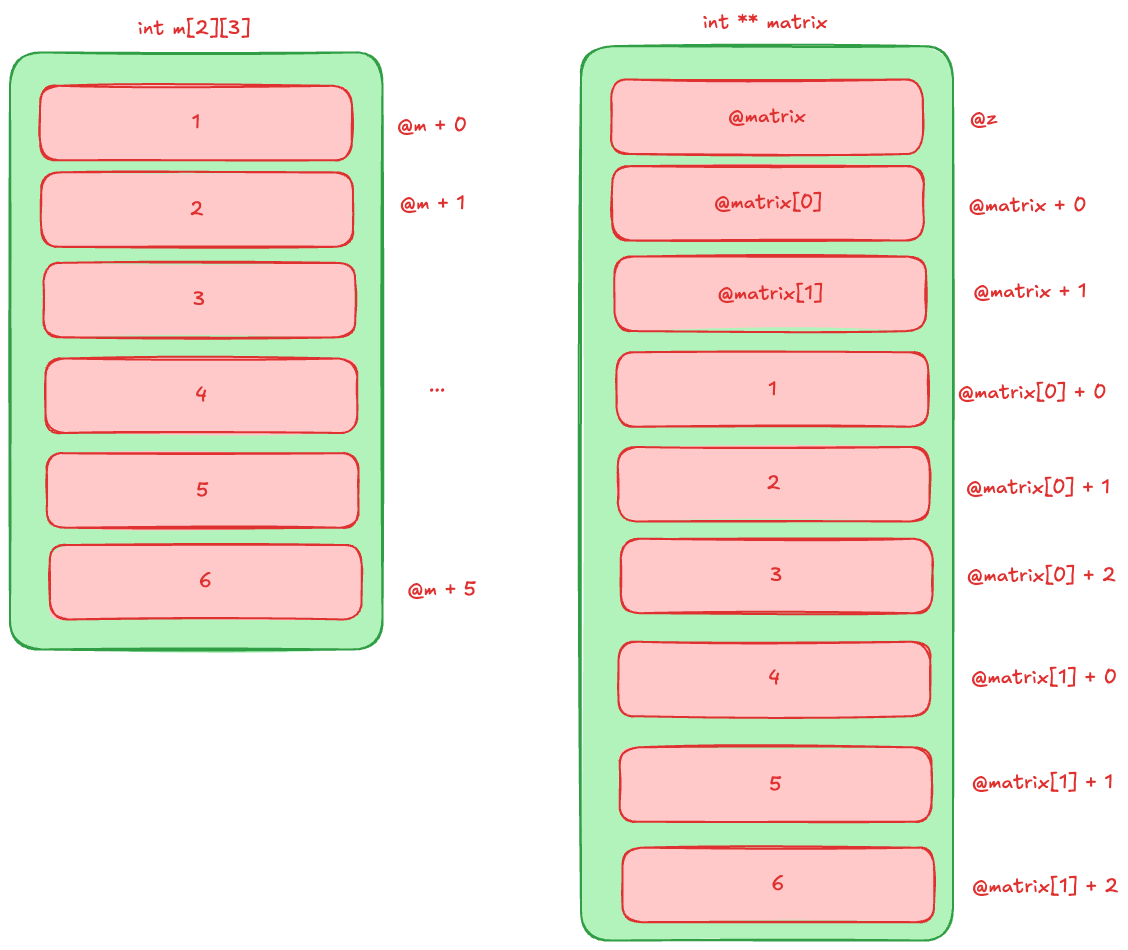

Si dibuixem un mapa de la memòria d’aquest programa, molt simplificat, tindríem:

On:

  • @m: és la base de la matriu estàtica, i com a variable local està al stack. Els seus elements també són al stack utilitzant adreces consecutives.
  • @matrix: és el punter a la matriu dinàmica, i com a variable local també està al stack.
  • @matrix[0], @matrix[1]: són punters que apunten a blocs de memòria al heap, on s’han assignat espai per a les files de la matriu dinàmica.
  • @z: és l’adreça del punter matrix al stack.

Tasques

Compilar i execució amb GDB

  1. Compila el codi amb les opcions de depuració: gcc -g lab01.c -o lab01.
  2. Executa el programa amb GDB: gdb ./lab01.
AlertaGDB no està instal·lat?

Assegura’t de tenir GDB instal·lat al teu sistema. Per instal·lar-lo, pots utilitzar el gestor de paquets del teu sistema (per exemple, su -c "apt-get install gdb -y" a Debian).

Exploració de la memòria amb GDB

Un cop dins GDB, utilitza els següents comandos per a explorar el programa:

  • break main per posar un punt d’interrupció al principi de la funció main.

    (gdb) break main
Breakpoint 1 at 0x860: file lab01.c, line 6.

  • run per iniciar l’execució del programa.

    (gdb) run
Starting program: /home/jordi/c/pointers/lab01
[Thread debugging using libthread_db enabled]
Using host libthread_db library "/lib/aarch64-linux-gnu/libthread_db.so.1".

Breakpoint 1, main () at lab01.c:6
6       int m[2][3] = { {1, 2, 3}, {4, 5, 6} };

  • Observa que l’execució s’ha aturat a la línia 6, just abans de la declaració de la matriu estàtica m.

  • Ara posem un altre punt d’interrupció just abans del primer malloc per a la matriu dinàmica:

    (gdb) break 17
Breakpoint 2 at 0xaaaaaaaa093c: file lab01.c, line 18.

  • Continuem l’execució fins a aquest punt:

    (gdb) c
Continuing.
Matriu ESTÀTICA (m):
m[0][0] = 1 (adreça: 0xfffffffff2a0)
m[0][1] = 2 (adreça: 0xfffffffff2a4)
m[0][2] = 3 (adreça: 0xfffffffff2a8)
m[1][0] = 4 (adreça: 0xfffffffff2ac)
m[1][1] = 5 (adreça: 0xfffffffff2b0)
m[1][2] = 6 (adreça: 0xfffffffff2b4)

Breakpoint 2, main () at lab01.c:17
17      int **matrix = malloc(2 * sizeof(int *));  // espai per 2 files

  • Ara estem just abans de l’assignació de memòria dinàmica. Podem començar a inspeccionar la pila i la memòria heap.

(gdb) info proc mappings
process 1404
Mapped address spaces:
    Start Addr           End Addr       Size     Offset  Perms  objfile
0xaaaaaaaa0000     0xaaaaaaaa1000     0x1000        0x0  r-xp   /home/jordi/c/pointers/lab01
0xaaaaaaabf000     0xaaaaaaac0000     0x1000     0xf000  r--p   /home/jordi/c/pointers/lab01
0xaaaaaaac0000     0xaaaaaaac1000     0x1000    0x10000  rw-p   /home/jordi/c/pointers/lab01
0xaaaaaaac1000     0xaaaaaaae2000    0x21000        0x0  rw-p   [heap]
0xfffff7e00000     0xfffff7f8b000   0x18b000        0x0  r-xp   /usr/lib/aarch64-linux-gnu/libc.so.6
0xfffff7f8b000     0xfffff7f9c000    0x11000   0x18b000  ---p   /usr/lib/aarch64-linux-gnu/libc.so.6
0xfffff7f9c000     0xfffff7fa0000     0x4000   0x18c000  r--p   /usr/lib/aarch64-linux-gnu/libc.so.6
0xfffff7fa0000     0xfffff7fa2000     0x2000   0x190000  rw-p   /usr/lib/aarch64-linux-gnu/libc.so.6
0xfffff7fa2000     0xfffff7faf000     0xd000        0x0  rw-p
0xfffff7fbe000     0xfffff7fe5000    0x27000        0x0  r-xp   /usr/lib/aarch64-linux-gnu/ld-linux-aarch64.so.1
0xfffff7ff7000     0xfffff7ff9000     0x2000        0x0  rw-p
0xfffff7ff9000     0xfffff7ffb000     0x2000        0x0  r--p   [vvar]
0xfffff7ffb000     0xfffff7ffc000     0x1000        0x0  r-xp   [vdso]
0xfffff7ffc000     0xfffff7ffe000     0x2000    0x2e000  r--p   /usr/lib/aarch64-linux-gnu/ld-linux-aarch64.so.1
0xfffff7ffe000     0xfffff8000000     0x2000    0x30000  rw-p   /usr/lib/aarch64-linux-gnu/ld-linux-aarch64.so.1
0xfffffffdf000    0x1000000000000    0x21000        0x0  rw-p   [stack]
NotaMapa de memòria

En aquest cas, la memòria heap comença a l’adreça 0xaaaaaaac1000 i acaba a 0xaaaaaaae2000 amb una mida de 0x21000 bytes (135168 bytes). La pila d’execució (stack) comença a 0xfffffffdf000 i s’estén fins a 0x1000000000000.

  • També podem consultar les variables locals amb info locals.

    (gdb) info locals
m = {{1, 2, 3}, {4, 5, 6}}
matrix = 0xaaaaaaaa0854 <main>
NotaObservació

Observa que m esta declarada i inicialitzada, mentre que matrix apunta a una adreça de memòria. Aquesta adreça de memòria esta guardada en un altra adreça de memòria (la del punter matrix ,@z). Pots consultar aquesta adreça amb print &matrix.

(gdb) print &matrix
$1 = (int ***) 0xfffffffff2b8
(gdb) print matrix
$2 = (int **) 0xaaaaaaaa0854 <main>

  • Ara anem a consultar la informació sobre la variable m:

    (gdb) print &m
$1 = (int (*)[2][3]) 0xfffffffff2a0
(gdb) print &m[0]
$2 = (int (*)[3]) 0xfffffffff2a0
(gdb) print &m[1]
$3 = (int (*)[3]) 0xfffffffff2ac
NotaObservació

Observa que l’adreça de m està a la pila d’execució (al voltant de 0xfffffffff2a0). I les adreces de m[0] i m[1] són consecutives (incrementen en 12 bytes, que és la mida d’una fila de 3 enters).

  • Accedim al primer element de la matriu estàtica amb print m[0][0].

    (gdb) print &m[0][0] # Ens imprimeix l'adreça del primer element de la matriu estàtica
$2 = (int *) 0xfffffffff2a0
(gdb) print m[0][0] # Ens imprimeix el valor del primer element de la matriu estàtica
$3 = 1

  • Accedim al segon element de la matriu estàtica amb print m[0][1].

    (gdb) print &m[0][1] # Ens imprimeix l'adreça del segon element de la matriu estàtica
$4 = (int *) 0xfffffffff2a4
(gdb) print m[0][1] # Ens imprimeix el valor del segon element de la matriu estàtica
$5 = 2

  • Accedim al tercer element de la matriu estàtica amb print m[0][2].

    (gdb) print &m[0][2] # Ens imprimeix l'adreça del tercer element de la matriu estàtica
$6 = (int *) 0xfffffffff2a8
(gdb) print m[0][2] # Ens imprimeix el valor del tercer element de la matriu estàtica
$7 = 3

  • Accedim al primer element de la segona fila de la matriu estàtica amb print m[1][0].

    (gdb) print &m[1][0] # Ens imprimeix l'adreça del primer element de la segona fila de la matriu estàtica
$8 = (int *) 0xfffffffff2ac
(gdb) print m[1][0] # Ens imprimeix el valor del primer element de la segona fila de la matriu estàtica
$9 = 4

  • Accedim al segon element de la segona fila de la matriu estàtica amb print m[1][1].

    (gdb) print &m[1][1] # Ens imprimeix l'adreça del segon element de la segona fila de la matriu estàtica
$10 = (int *) 0xfffffffff2b0
(gdb) print m[1][1] # Ens imprimeix el valor del segon element de la segona fila de la matriu estàtica
$11 = 5

  • Accedim al tercer element de la segona fila de la matriu estàtica amb print m[1][2].

    (gdb) print &m[1][2] # Ens imprimeix l'adreça del tercer element de la segona fila de la matriu estàtica
$12 = (int *) 0xfffffffff2b4
(gdb) print m[1][2] # Ens imprimeix el valor del tercer element de la segona fila de la matriu estàtica
$13 = 6

  • Una forma alternativa de veure els valors i les adreces de la matriu estàtica m és utilitzant el comandament x per examinar la memòria. Aquí, x/6dw indica que volem veure 6 valors (6) en format decimal (d) i com a enters (w), començant des de l’adreça de m[0][0].

    (gdb) x/6dw &m[0][0]
0xfffffffff2a0: 1   2   3   4
0xfffffffff2b0: 5   6
NotaAdreces consecutives

Observeu que les adreces dels elements de la matriu estàtica són consecutives (incrementen en 4 bytes, que és la mida d’un enter). Podeu confirmar la mida d’un enter al gdb amb:

(gdb) print sizeof(int)
$14 = 4
  • Ara anem a inspeccionar la variable matrix, que és un punter a punters per a la matriu dinàmica.
(gdb) print matrix
$6 = (int **) 0xaaaaaaaa0854 <main>
(gdb) print &matrix
$7 = (int ***) 0xfffffffff2b8
(gdb) print &matrix[0]
$8 = (int **) 0xaaaaaaaa0854 <main>
(gdb) print &matrix[1]
$9 = (int **) 0xaaaaaaaa085c <main+8>
NotaObservació

Observa que l’adreça de matrix també està a la pila d’execució (al voltant de 0xaaaaaaaa0854). I les adreces de matrix[0] i matrix[1] són consecutives (incrementen en 8 bytes, que és la mida d’un punter). Podeu confirmar la mida d’un punter al gdb amb: print sizeof(int*).

  • Anem a veure l’adreça on apunta matrix:

    (gdb) x/6x matrix
0xaaaaaaaa0854 <main>:  0xa9ba7bfd  0x910003fd  0xf9000bf3  0x90000000
0xaaaaaaaa0864 <main+16>:   0x912e6000  0x910083e
NotaObservació

El contingut de l’adreça on apunta matrix sembla ser una adreça de memòria (però encara no hem fet el malloc, així que no és vàlida encara).

(gdb) x/6x 0xa9ba7bfd
0xa9ba7bfd: Cannot access memory at address 0xa9ba7bfd

  • Ara anem a afegir un altre punt d’interrupció just després del primer malloc, per veure com canvia la variable matrix després de l’assignació de memòria:

    (gdb) break 20
Breakpoint 3 at 0xaaaaaaaa0944: file lab01.c, line 20.

  • Continuem l’execució fins a aquest punt:

    (gdb) c
Continuing.

Breakpoint 3, main () at lab01.c:20
20          matrix[i] = malloc(3 * sizeof(int));  // espai per 3 enters

  • Ara podem inspeccionar la variable matrix de nou:

    (gdb) print matrix
$11 = (int **) 0xaaaaaaac16b0
(gdb) x/20x matrix
0xaaaaaaac16b0: 0x00000000  0x00000000  0x00000000  0x00000000
0xaaaaaaac16c0: 0x00000000  0x00000000  0x00020941  0x00000000
0xaaaaaaac16d0: 0x00000000  0x00000000  0x00000000  0x00000000
0xaaaaaaac16e0: 0x00000000  0x00000000  0x00000000  0x00000000
0xaaaaaaac16f0: 0x00000000  0x00000000  0x00000000  0x00000000
(gdb) print &matrix[0]
$12 = (int **) 0xaaaaaaac16b0
(gdb) print &matrix[1]
$13 = (int **) 0xaaaaaaac16b8
(gdb) x/6x 0xaaaaaaac16b0
0xaaaaaaac16b0: 0x00000000  0x00000000  0x00000000  0x00000000
0xaaaaaaac16c0: 0x00000000  0x00000000
(gdb) x/6x 0xaaaaaaac16b8
0xaaaaaaac16b8: 0x00000000  0x00000000  0x00000000  0x00000000
0xaaaaaaac16c8: 0x00020941  0x00000000

    El malloc ha assignat memòria per a 2 punters (matrix[0] i matrix[1]), però encara no hem assignat memòria per a les files de la matriu (això ho fem en el següent bucle for).

    Si fem continue una altra vegada, s’executarà la primera iteració del bucle for que assigna memòria per a la primera fila de la matriu dinàmica.

    (gdb) x/20x matrix
0xaaaaaaac16b0: 0xaaac16d0  0x0000aaaa  0x00000000  0x00000000
0xaaaaaaac16c0: 0x00000000  0x00000000  0x00000021  0x00000000
0xaaaaaaac16d0: 0x00000000  0x00000000  0x00000000  0x00000000
0xaaaaaaac16e0: 0x00000000  0x00000000  0x00020921  0x00000000
0xaaaaaaac16f0: 0x00000000  0x00000000  0x00000000  0x00000000

    • Ara posem un breakpoint a la línia 31 break 31 (al printf de la matriu dinàmica) i continuem l’execució: continue.

      (gdb) x/20x matrix
0xaaaaaaac16b0: 0xaaac16d0  0x0000aaaa  0xaaac16f0  0x0000aaaa
0xaaaaaaac16c0: 0x00000000  0x00000000  0x00000021  0x00000000
0xaaaaaaac16d0: 0x00000001  0x00000002  0x00000003  0x00000000
0xaaaaaaac16e0: 0x00000000  0x00000000  0x00000021  0x00000000
0xaaaaaaac16f0: 0x00000004  0x00000005  0x00000006  0x00000000
(gdb) print &matrix[0][0]
$12 = (int *) 0xaaaaaaac16d0
(gdb) print &matrix[1][0]
$13 = (int *) 0xaaaaaaac16f0

      Observem que ara matrix[0] i matrix[1] apunten a adreces vàlides a la memòria heap (0xaaaaaaac16d0 i 0xaaaaaaac16f0 respectivament).

      Anem veure el contingut de la memòria a partir d’aquestes adreces:

      (gdb) x/6x 0xaaaaaaac16d0
0xaaaaaaac16d0: 0x00000001  0x00000002  0x00000003  0x00000000
0xaaaaaaac16e0: 0x00000000  0x00000000
(gdb) x/6x 0xaaaaaaac16f0
0xaaaaaaac16f0: 0x00000004  0x00000005  0x00000006  0x00000000
0xaaaaaaac1700: 0x00000000  0x00000000
(gdb) x/6dw &matrix[0][0]
0xaaaaaaac16d0: 1   2   3   0
0xaaaaaaac16e0: 0   0
(gdb) x/6dw &matrix[1][0]
0xaaaaaaac16f0: 4   5   6   0
0xaaaaaaac1700: 0   0

      Anem a veure el contingut de la memòria a partir d’aquestes adreces:

      (gdb) print matrix[0][0]
$14 = 1
(gdb) print matrix[0][1]
$15 = 2
(gdb) print matrix[0][2]
$16 = 3
(gdb) print matrix[1][0]
$17 = 4
(gdb) print matrix[1][1]
$18 = 5
(gdb) print matrix[1][2]
$19 = 6

  • En aquest punt, podem veure la mida actual de la memòria heap:

(gdb) print mallinfo()
$15 = {arena = 135168, ordblks = 1, smblks = 0, hblks = 0, hblkhd = 0, usmblks = 0, fsmblks = 0, uordblks = 1792,
  fordblks = 133376, keepcost = 133376}
NotaObservació

Observem que la memòria utilitzada a la heap (uordblks) és de 1792 bytes, que correspon a les dues files de 3 enters cadascuna (2 * 3 * 4 = 24 bytes) més l’overhead del malloc.

  • Finalment, posem un breakpoint just abans del return 0; (línia 38) i continuem l’execució fins a aquest punt:
(gdb) break 38
Breakpoint 4 at 0xaaaaaaaa0968: file lab01.c, line 38.
(gdb) c
Continuing.

Breakpoint 4, main () at lab01.c:38
38      return 0;
  • Ara podem inspeccionar les variables locals de nou:
(gdb) info locals
m = {{1, 2, 3}, {4, 5, 6}}
matrix = 0xaaaaaaac16b0

Ara bé com que hem fet els free de la memòria dinàmica, si mirem la mida de la heap veiem que ha disminuït i que tot i que les adreces matrix[0] i matrix[1] encara són les mateixes, el contingut de la memòria ja no és vàlid:

(gdb) print mallinfo()
(gdb) x/6x 0xaaaaaaac16d0
0xaaaaaaac16d0: 0xaaaaaac1  0x0000000a  0xac976b95  0xe5702979
0xaaaaaaac16e0: 0x00000000  0x00000000
(gdb) x/6x 0xaaaaaaac16f0
0xaaaaaaac16f0: 0x0006bc11  0x0000aaa0  0xac976b95  0xe5702979
0xaaaaaaac1700: 0x00000000  0x00000000
